KAF107齒輪減速機詳細信息

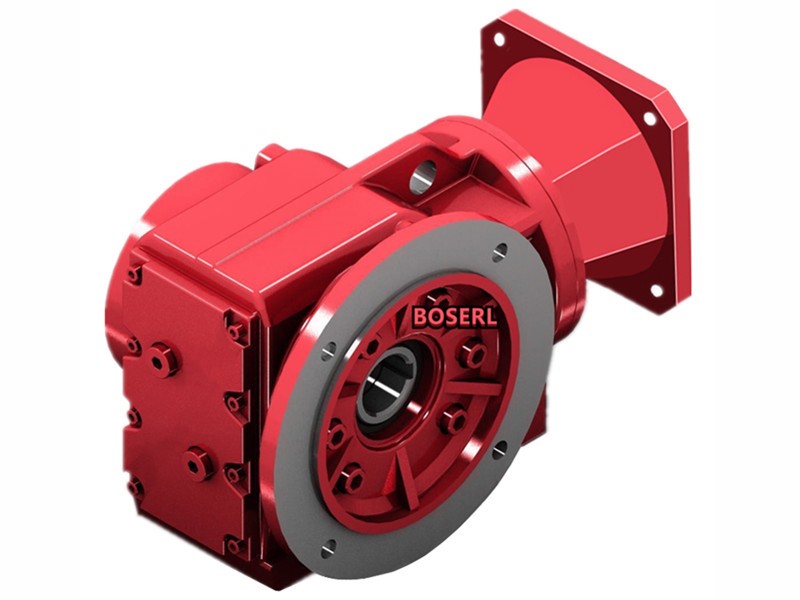

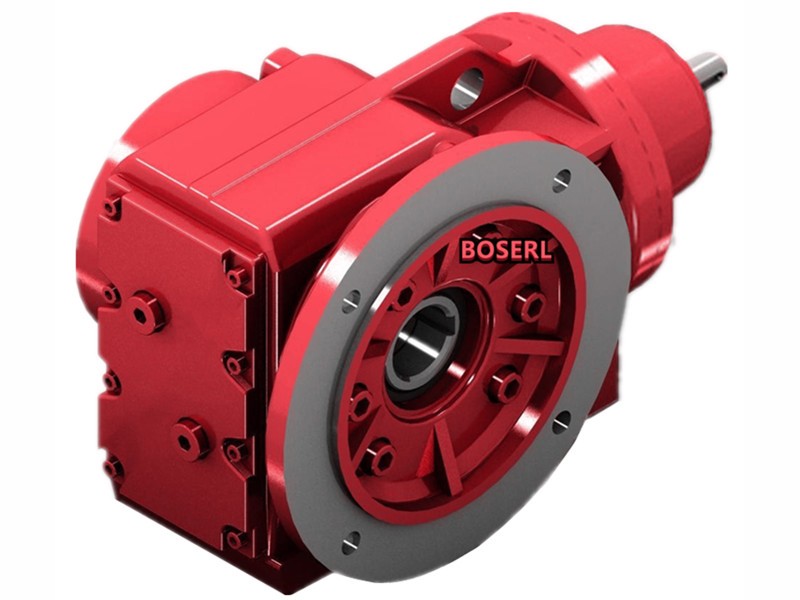

KAF107齒輪減速機
KAF107齒輪減速機重量：
KAF107齒輪減速機重量 | KAF107齒輪減速機配電機重量 | ||||||||||
KAF107-3KW | KAF107-4KW | KAF107-5.5KW | KAF107-7.5KW | KAF107-11KW | KAF107-15KW | KAF107-18.5KW | KAF107-22KW | KAF107-30KW | KAF107-37KW | KAF107-45KW | |
253Kg | 288Kg | 299Kg | 313Kg | 326Kg | 368Kg | 388Kg | 425Kg | 438Kg | 506Kg | 553Kg | 588Kg |
KAF107齒輪減速機潤滑油：
KAF107齒輪減速機規定的加注量為參考值。精確值的變化與級數和傳動比有關。請您在加注潤滑油時要注意油位螺栓所指示的精確油量。后期調整安裝方式時，您必須根據改變后的安裝方式相應調整加注潤滑劑。下表中列出了安裝方式M1-M6的減速器相應的標準參考潤滑油注入量值。
KAF107齒輪減速機潤滑油類型 | KAF107齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
齒輪油 | 10.00升 | 20.50升 | 24.00升 | 32.40升 | 24.00升 | 24.00升 |
KAF107齒輪減速機安裝旋轉保護罩：
運行時，輸出部件處于飛快運轉狀態。夾傷和擠壓危險。開始工作前，應先給電機斷電并且采取措施防止意外接通！傳動部件和輸出部件需加防護裝置，以防直接接觸到！將旋轉罩套插入鎖緊盤的孔內。
拆下減速器箱體上的塑料密封蓋以固定保護罩(參見圖1)。利用減速器箱體上隨帶的螺栓(參見圖2）固定罩套。
無保護罩安裝：對于個別應用情況，如貫通軸，則可以無須安裝罩套。在這種情況下，如果設備或儀器制造商通過相應的裝配件確保滿足必要的防護等級，則可以省去罩套。若由此需要特別的維護措施則必須在設備或零部件使用指南中說明。
質量好的KAF107齒輪減速機：檢驗項目二級減速機
1.KAF107齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.KAF107齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.KAF107齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。直角減速機
KAF107齒輪減速機剎車電機制動力以及電流：
| 型號 | 功率(KW) | 備注剎車制動力 | 備注剎車電流 |
| 63M | 0.18 | 4NM | 0.12 |
| 63L | 0.25 | 4NM | 0.12 |
| 71D | 0.37 | 4NM | 0.12 |
| 80K | 0.55 | 7.5NM | 0.2 |
| 80N | 0.75 | 7.5NM | 0.2 |
| 90S | 1.1 | 15NM | 0.35 |
| 90L | 1.5 | 15NM | 0.35 |
| 100M | 2.2 | 30NM | 0.5 |
| 100L | 3 | 30NM | 0.5 |
| 112M | 4 | 40NM | 0.64 |
| 132S | 5.5 | 75NM | 0.7 |
| 132M | 7.5 | 75NM | 0.7 |
| 160M | 11 | 150NM | 1.3 |
KAF107齒輪減速機選型參數：
| KAF107齒輪減速機負載扭矩 | 3600N.m，4070N.m，4190N.m，4300N.m，6800N.m，6890N.m，7050N.m，7200N.m，7360N.m，7840N.m，8000N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用） |
| KAF107齒輪減速機速比 | 7.35比，8.69比，9.94比，11.73比，13.43比，14.64比，16.75比，19.74比，22.62比，26.32比，29比，31.28比，32.69比，37比，42.33比，49.9比，57.17比，66.52比，73.3比，82.61比，90.96比，100.75比，112.41比，121.46比，143.47比。 |
| KAF107齒輪減速機輸出轉數 | 9.8轉，12轉，14轉，15轉，17轉，19轉，21轉，24轉，28轉，33轉，38轉，43轉，45轉，48轉，53轉，62轉，71轉，84轉，96轉，104轉，119轉，141轉，161轉，190轉。（以上轉數均為四級電機算出的，可用2P，6P，8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為K系列減速機的輸入） |
| KAF107齒輪減速機配電機 | 可加單相，直流，變頻，剎車，防爆，伺服，交流，三相電機KAF107加3KW，KAF107加4KW，KAF107加5.5KW，KAF107加7.5KW，KAF107加11KW，KAF107加15KW，KAF107加18.5KW，KAF107加22KW，KAF107加30KW，KAF107加37KW，KAF107加45KW。 |
KAF107齒輪減速機銘牌含義：
KAF107-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
KAF107齒輪減速機電機型號：
推薦類似型號：K107減速機
關鍵詞:三相異步減速機加電機一體化_二級減速機_三級減速機_角向減速機_GKAF系列減速機_KAF系列減速機_KAF系列減速器_三相異步減速機_二級減速器_三級減速器
KAF系列齒輪減速機型號：KAF37減速機,KAF47減速機,KAF57減速機,KAF67減速機,KAF77減速機,KAF87減速機,KAF97減速機,KAF107減速機,KAF127減速機,KAF157減速機,KAF167減速機,KAF187減速機
KAF系列直角減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-200KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: KAF107齒輪減速機 KAF107減速齒輪箱 KAF107減速馬達 KAF107齒輪減速機廠家 KAF107齒輪減速機生產廠家
