RF67齒輪減速機詳細信息

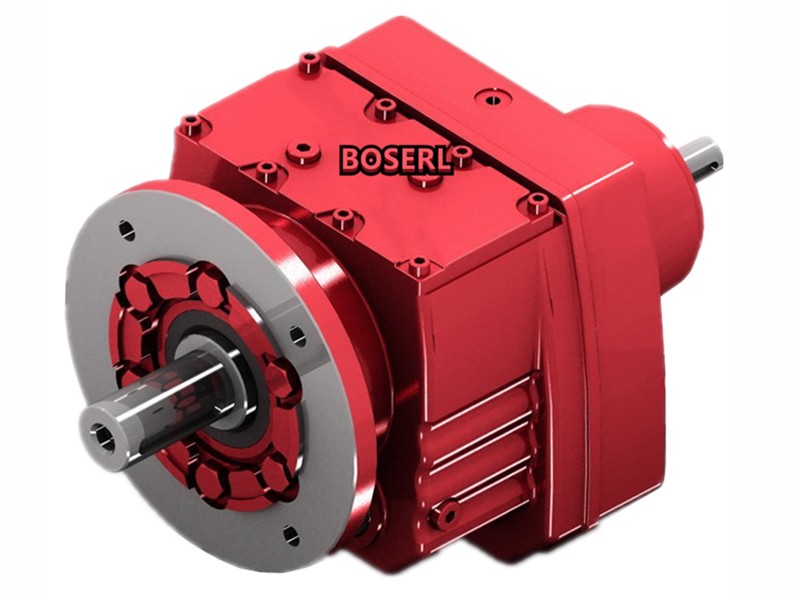

RF67齒輪減速機
RF67齒輪減速機重量：
RF67齒輪減速機重量 | RF67齒輪減速機配電機重量 | ||||||||||||
RF67-0.12KW | RF67-0.18KW | RF67-0.25KW | RF67-0.37KW | RF67-0.55KW | RF67-0.75KW | RF67-1.1KW | RF67-1.5KW | RF67-2.2KW | RF67-3KW | RF67-4KW | RF67-5.5KW | RF67-7.5KW | |
27Kg | 32.5Kg | 33Kg | 37Kg | 37.5Kg | 42Kg | 43Kg | 47Kg | 50Kg | 59Kg | 62Kg | 63Kg | 87Kg | 100Kg |
RF67齒輪減速機潤滑油：
RF67齒輪減速機所列的加注量為參考值。具體值根據級數與傳動比的不同而各異。請您在加注潤滑油時一定注意油位螺栓所指示的精確油量。下表中列出了安裝位置從M1到M6減速器相應的潤滑油加注標準。
RF67齒輪減速機潤滑油類型 | RF67齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
礦物油 | 1.20/2.50升 | 2.50升 | 2.70升 | 2.80升 | 1.90升 | 2.10升 |
RF67齒輪減速機油位檢查：
RF67齒輪減速機在開機調試之前請您務必檢查油位是否符合安裝要求。檢查時要遵守BOSERL說明書章節“油位檢測與換油”中的規定。如果減速器配有油位鏡，油位也可以通過油位鏡進行測量。注意！由于油位鏡上溢出的減速器油造成的減速器損壞。可能導致設備損壞。安裝相應的保護裝置，以避免由于沖擊或敲擊對油面觀察玻璃造成的損壞。
請注意BOSERL說明書章節“檢查Ⅰ維護作業前的準備工作”中的說明。按照下圖在油位鏡上檢查油位：[1]油位必須在該范圍內
若油位過低則操作如下：打開相應的注油螺栓，參閱BOSERL說明書章節“減速器的檢修Ⅰ維護作業”的相關內容。通過注油孔灌入同類型新油，直至標記處，旋入注油孔。
質量好的RF67齒輪減速機：檢驗項目RF系列減速機
1.RF67齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.RF67齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.RF67齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。同軸減速機
RF67齒輪減速機選型參數：

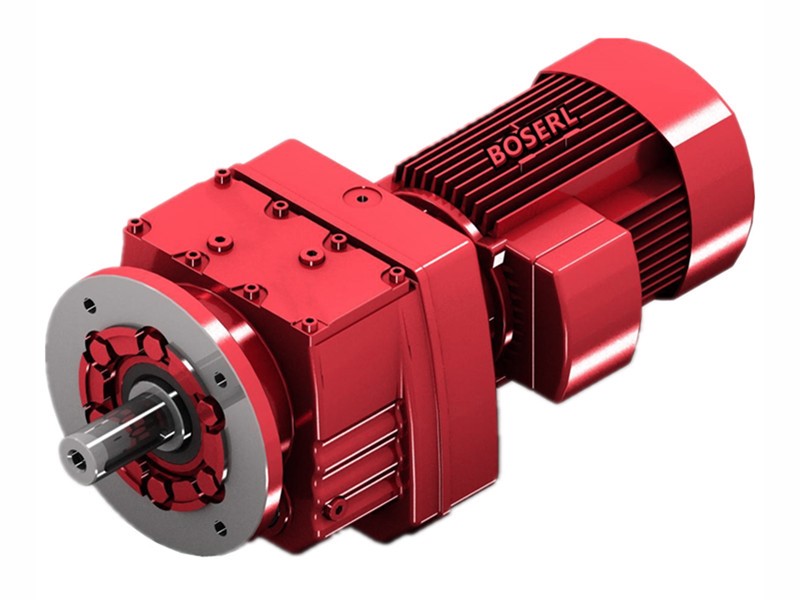

| RF67齒輪減速機配電機 | 可帶剎車、變頻、防爆、伺服、交流、直流、三相、單相電機RF67帶0.12KW,RF67帶0.18KW,RF67帶0.25KW,RF67帶0.37KW,RF67帶0.55KW,RF67帶0.75KW,RF67帶1.1KW,RF67帶1.5KW,RF67帶2.2KW,RF67帶3KW,RF67帶4KW,RF67帶5.5KW,RF67帶7.5KW。 |
| RF67齒輪減速機輸出轉速 | 7轉,7.6轉,8.9轉,10轉,11轉,12轉,13轉,15轉,16轉,19轉,20轉,23轉,25轉,27轉,30轉,35轉,37轉,43轉,49轉,50轉,52轉,60轉,70轉,78轉,89轉,94轉,110轉,121轉,140轉,161轉,180轉,190轉,223轉,246轉,284轉,326轉。（以上轉數均為四級電機算出的，可用兩級電機，六級電機計算，也可以用變頻電機調速） |
| RF67齒輪減速機負載扭矩 | 270N.m,290N.m,310N.m,330N.m,370N.m,380N.m,400N.m,470N.m,500N.m,520N.m,540N.m,550N.m,560N.m,570N.m,580N.m,590N.m,600N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大,或者兩個減速機組合使用） |
| RF67齒輪減速機速比 | 4.29比,4.93比,5.70比,6.27比,7.36比,7.97比,8.7比,10比,11.54比,12.70比,14.91比,15.79比,17.95比,19.89比,23.44比,26.72比,28.13比,28.83比,32.27比,37.50比,39.88比,46.29比,51.56比,56.89比,61.26比,69.75比,74.17比,86.11比,95.91比,105.83比,113.94比,128.97比,137.67比,158.14比,184.07比,199.81比。 |
RF67齒輪減速機電機國外電壓表：
| RF67齒輪減速機電機功率(KW) | 電機電壓 | 制動器電壓 | 制動力 |
| 0.18 | 415VAC | 96VDC | 4NM |
| 0.25 | 415VAC | 96VDC | 4NM |
| 0.37 | 415VAC | 96VDC | 4NM |
| 0.55 | 415VAC | 96VDC | 7.5NM |
| 0.75 | 415VAC | 96VDC | 7.5NM |
| 1.1 | 415VAC | 96VDC | 15NM |
| 1.5 | 415VAC | 96VDC | 15NM |
| 2.2 | 415VAC | 96VDC | 30NM |
| 3 | 415VAC | 96VDC | 30NM |
| 4 | 415VAC | 96VDC | 40NM |
| 5.5 | 415VAC | 180VDC | 75NM |
| 7.5 | 415VAC | 180VDC | 75NM |
| 9.2 | 415VAC | 180VDC | 100NM |
| 11 | 415VAC | 180VDC | 150NM |
| 15 | 415VAC | 180VDC | 150NM |
| 18.5 | 415VAC | 180VDC | 180NM |
RF67齒輪減速機銘牌含義：
RF67-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
RF67齒輪減速機型號：
推薦類似型號：R67減速機
關鍵詞:直線輸出減速機加電機一體化_RF系列減速器_直連電機減速機_直連減速機_直連減速器_直聯減速機_GRF系列減速機_RF系列減速機_RF型減速機_RF齒輪減速機
RF系列減速機型號：RF17減速機,RF27減速機,RF37減速機,RF47減速機,RF57減速機,RF67減速機,RF77減速機,RF87減速機,RF97減速機,RF107減速機,RF137減速機,RF147減速機,RF167減速機
RF系列斜齒輪減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-132KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
